CT12350 Berehalako ur berogailu elektrikoa PCBA

CT12350 Berehalako Ur-berogailu elektrikoa PCBA

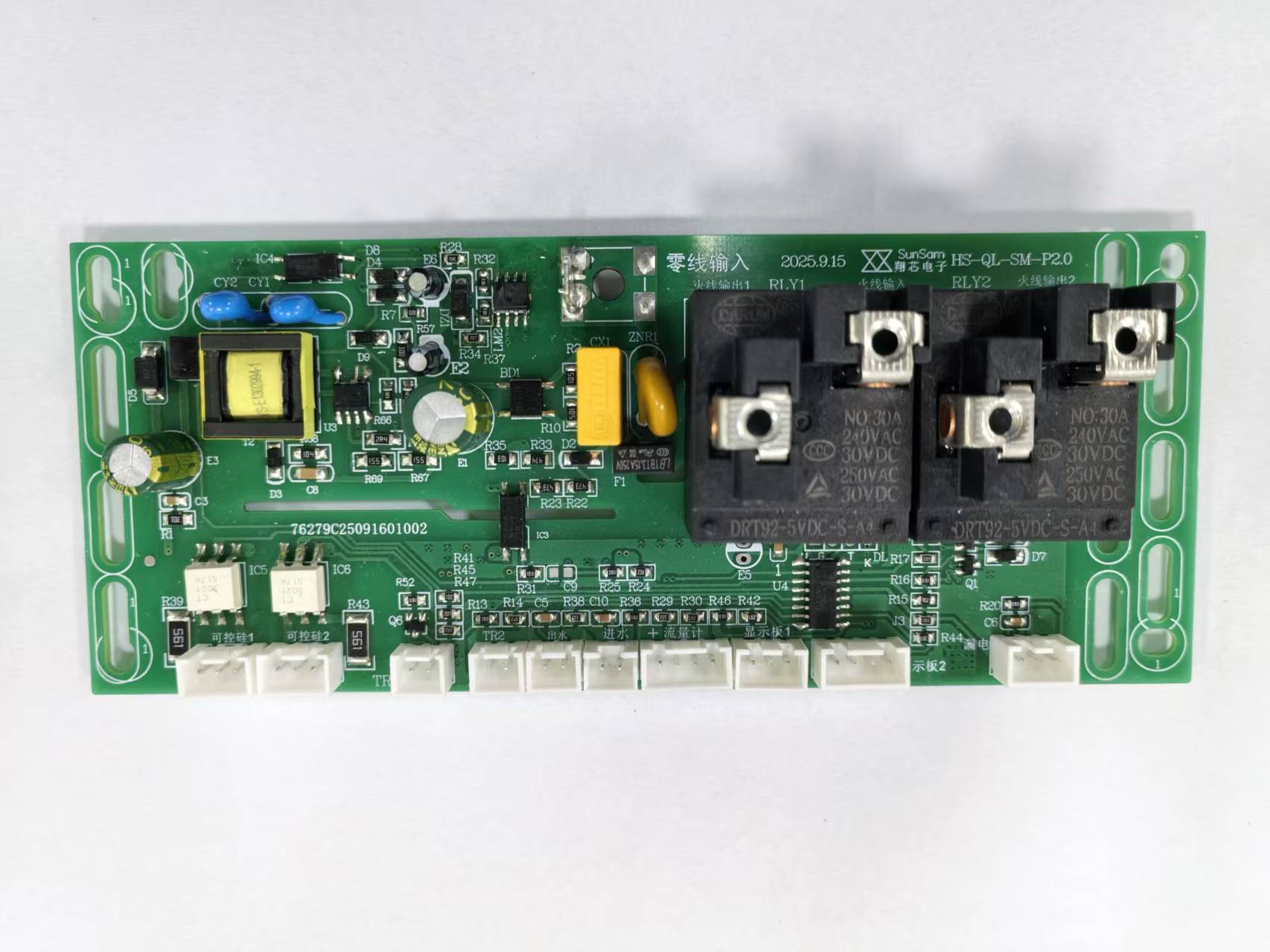

CT12350 Instant ur-berogailu elektrikoa PCBA 220 V, 6 kW-eko ura berotzeko berehalako sistemetarako garatutako kontrol-soluzio integratua da. Berokuntza kontrola, ur-fluxuaren detekzioa, tenperatura erregulatzea, LED pantailaren kontrola eta akatsak babesteko hainbat funtzio konbinatzen ditu PCBA batean.

Etxeko berehalako ur berogailu elektrikoetarako eta ur beroko etxetresna pertsonalizatuetarako diseinatua, CT12350-k hardwarea, firmwarea, pantaila eta interfazea pertsonalizatzea onartzen du OEM eta ODM proiektu desberdinetarako.

6 kW Berokuntza Kontrola Zazpi Potentzia Mailekin

Probatutako etengailu-moduko elikadura-iturri bertsioak 150-280 V AC 50 Hz-tan funtzionatzen du. AC 220 V-ko tentsio nominalean, PCBAk 6.000 W-ko gehienezko berokuntza-karga onartzen du eta hiru berokuntza-irteera talde kontrolatzen ditu.

Zazpi potentzia-maila daude eskuragarri tenperatura erregulazio malguagoa emateko:

- 1. maila: 1.400 W

- 2. maila: 2.200 W

- 3. maila: 2.400 W

- 4. maila: 3.600 W

- 5. maila: 3.800 W

- 6. maila: 4.600 W

- 7. maila: 6.000 W

Maila anitzeko berogailuaren diseinuari esker, kontrolagailuak irteera egokia hauta dezake funtzionamendu-moduaren, uraren tenperaturaren eta berokuntza-eskariaren arabera.

Tenperatura Konstanteko Kontrol Adimenduna

CT12350 ur-berogailuaren kontrol-taulak 30-55 °C arteko tenperatura-tarte erregulagarria eskaintzen du. 50 kΩ NTC tenperatura sentsore bat erabiltzen da tenperatura detektatzeko eta kontrolatzeko feedbacka egiteko.

AI moduan, PCBAk potentzia-maila eta helburu-tenperatura egokiak automatikoki hautatzen ditu sarrerako uraren tenperaturaren arabera. Programatutako AI tenperaturaren ezarpenak 39 °C eta 45 °C bitartekoak dira, proba-txostenean erregistratutako sarrera-tenperatura baldintzetan.

Hiru tenperatura-modu ere erabilgarri daude funtzionamendu erosoa izateko:

- Haurrentzako modua: 38°C

- Helduen modua: 42°C

- Senior modalitatea: 45°C

Kontrolagailuak kalibrazio automatikoa eta tenperatura konstanteko parametroen memoria onartzen ditu. Sarrerako 25 °C-ko sarrerako tenperaturan eta 1,5 L/min eta 3 L/min-ko emari-abiaduran oinarritutako lagin-probetan oinarrituta, neurtutako irteerako tenperatura ± 2 °C-ren barruan geratu da probatutako puntuetan.

Ur-fluxuaren aktibazioa eta egonean kontrola

PCBAk berokuntza-kontrol-prozesua abiarazten du detektatutako ur-emaria 1,5 L/min gutxi gorabehera iristen denean. Berokuntza gelditzen da emaria gutxi gorabehera 1,3 L/min-ra jaisten denean.

Ur-fluxurik hautematen ez denean, kontrolagailua egonean jartzen da gutxi gorabehera bi segundoren buruan. Pantaila berriro aktibatu daiteke tekla bat sakatuz edo ur-emaria berrezarri. Kontrol-logika honek berokuntza-eragiketa benetako ur-eskariarekin koordinatzen laguntzen du.

Ukipen-kontrola eta LED pantaila

CT12350 Instant ur-berogailu elektrikoaren PCBAk bost kontrol-tekla nagusi eskaintzen ditu:

- Boterea

- Tenperatura edo potentzia igoera

- Tenperatura edo potentzia gutxitzea

- AI

- Modu aukeraketa

Ukipen-kontroleko interfazeak gainazalean 4 mm-ko beirazko panel baten edo 2 mm-ko plastikozko panel baten bidez funtziona dezake, etxetresna elektrikoaren fabrikatzaileak aurreko panelen diseinu desberdinak garatzeko aukera emanez.

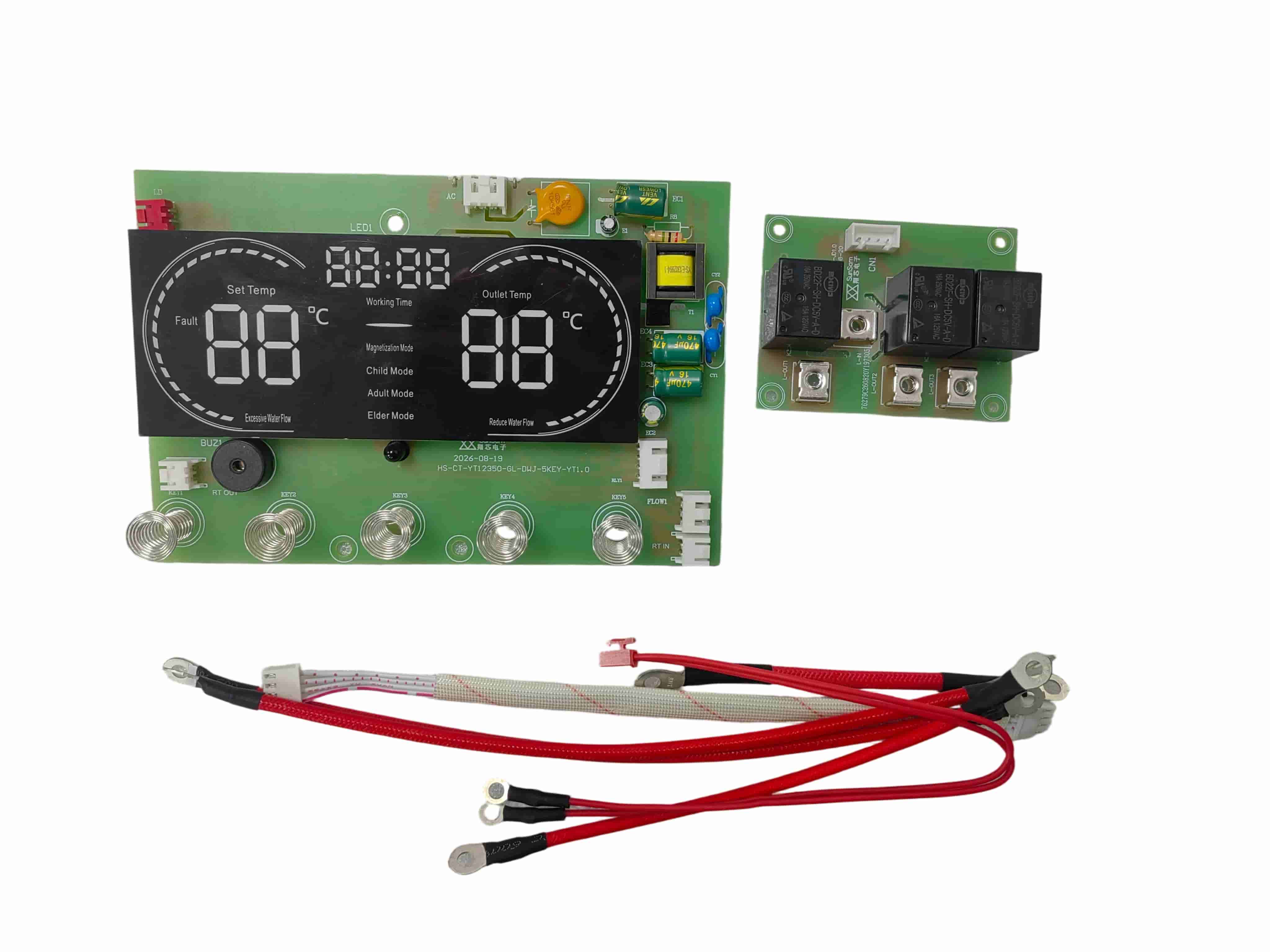

LED pantailak aurkez ditzake:

- Irteerako uraren tenperatura

- Ezarri tenperatura

- Funtzionamendu denbora

- Berokuntza-egoera

- Pizteko egoera

- Hautatutako funtzionamendu modua

- Matxura-kodeak

Pantailaren ikonoak eta interfazearen diseinua produktuaren itxuraren eta bezeroen eskakizunen arabera doitu daitezke.

Matxurak babesteko hainbat funtzio

CT12350-k hainbat kontrol eta matxurak diagnostikatzeko funtzio ditu berehalako ur-berogailu elektrikoen aplikazioetarako.

Irteera tenperatura 63 °C-ra iristen denean, kontrolagailuak automatikoki murrizten du berokuntza-irteera potentzia maila batean. Tenperatura 65 °C-ra iristen bada edo gainditzen badu, E4 gain-tenperatura alarma aktibatu egiten da eta berokuntza gelditzen da. Tenperatura 55 °C-tik behera jaitsi ondoren funtzionamendu normala berrezarri daiteke.

Kontrolagailuak ere onartzen du:

- E1 ihesaren akatsen alarma eta berogailuaren mozketa

- E2 irteerako tenperatura sentsorea zirkuitu irekiko edo zirkuitu laburren babesa

- Berreskuratze automatikoa tenperatura sentsorearen akatsa garbitu ondoren

- Akats-kodeen bistaratzea, ikuskapena eta mantentze-lanak errazteko

Azken babesaren errendimendua gailuaren diseinu osoaren, sentsoreen, kableatuaren, berokuntza sistemaren eta beste segurtasun osagai batzuen araberakoa da.

Zehaztapen Tekniko Nagusiak

| Parametroa | Zehaztapena |

|---|---|

| Produktu Eredua | CT12350 |

| Produktu mota | Berehalako ur-berogailu elektrikoa PCBA |

| Kontrol-taularen diseinua | Kontrol Integratua Isolatua |

| Funtzionamendu-tentsioa | 150–280 V ka, 50 Hz |

| Tentsio nominala | 220 V AC |

| Berokuntza-karga maximoa | 6.000 W |

| Berokuntza Kontrol Irteerak | 3 Talde |

| Potentzia-mailak | 7 Maila |

| Tenperatura ezarpen-tartea | 30–55°C |

| Aktibazio-fluxua | 1,5 L/min |

| Itzaliaren emaria | 1,3 L/min |

| Tenperatura-sentsorea | 50 kΩ NTC 25°C-tan |

| Aurrez ezarritako moduak | Haurra 38°C, Heldua 42°C, Nagusia 45°C |

| Ukipen-panelen bateragarritasuna | 4 mm-ko beira edo 2 mm-ko plastikozko panela |

| Funtzionamendu-tenperatura | −15°C eta 65°C artean |

| Funtzionamenduaren hezetasuna | % 10–% 95 RH |

Lagin-probak eta errendimenduaren egiaztapena

Laginaren egiaztapenean, etengailu-moduko elikatze-horniduraren bertsioak etengabe funtzionatu zuen zortzi orduz AC 280 V-ko errendimendu anormalik gabe. Sistemak zortzi orduz funtzionatu zuen 65 °C-ko proba-ingurunean eta %90eko hezetasun erlatiboan.

Emaitza hauek probatutako laginarekin eta zehaztutako proba-baldintzekin erlazionatzen dira. Behin betiko zehaztapen elektriko, ingurumen eta segurtasuneko zehaztapenak berriro egiaztatu behar dira PCBA bezeroaren ur-berogailu osoan integratu ondoren.

OEM eta ODM PCBA pertsonalizazioa

CT12350 erreferentziazko kontrol plataforma gisa erabil daiteke berehalako ur-berogailu elektrikoen proiektu pertsonalizatuetarako. Eskuragarri dauden ingeniaritza eta fabrikazio zerbitzuak honako hauek dira:

- PCBA hardwarearen diseinua

- Kapsulatutako firmwarearen garapena

- Berokuntza-kontrol logika pertsonalizatzea

- Pantaila eta ukipen-interfazearen pertsonalizazioa

- Konektorea eta kable-arnesaren egokitzapena

- Tenperatura eta fluxu-sentsorearen parekatzea

- Osagaien iturria

- SMT eta DIP muntaia

- Proba funtzionalak

- Prototipo eta loteen ekoizpena

Proiektua ebaluatzeko, bezeroek beharrezko funtzionamendu-tentsioa, berokuntza-potentzia, produktuaren dimentsioak, pantaila-diseinua, sentsoreen zehaztapenak, kableatu-diagrama eta helburuko segurtasun-estandarrak eman ditzakete.

Aplikazioak

CT12350 kontrol plataforma egokia da:

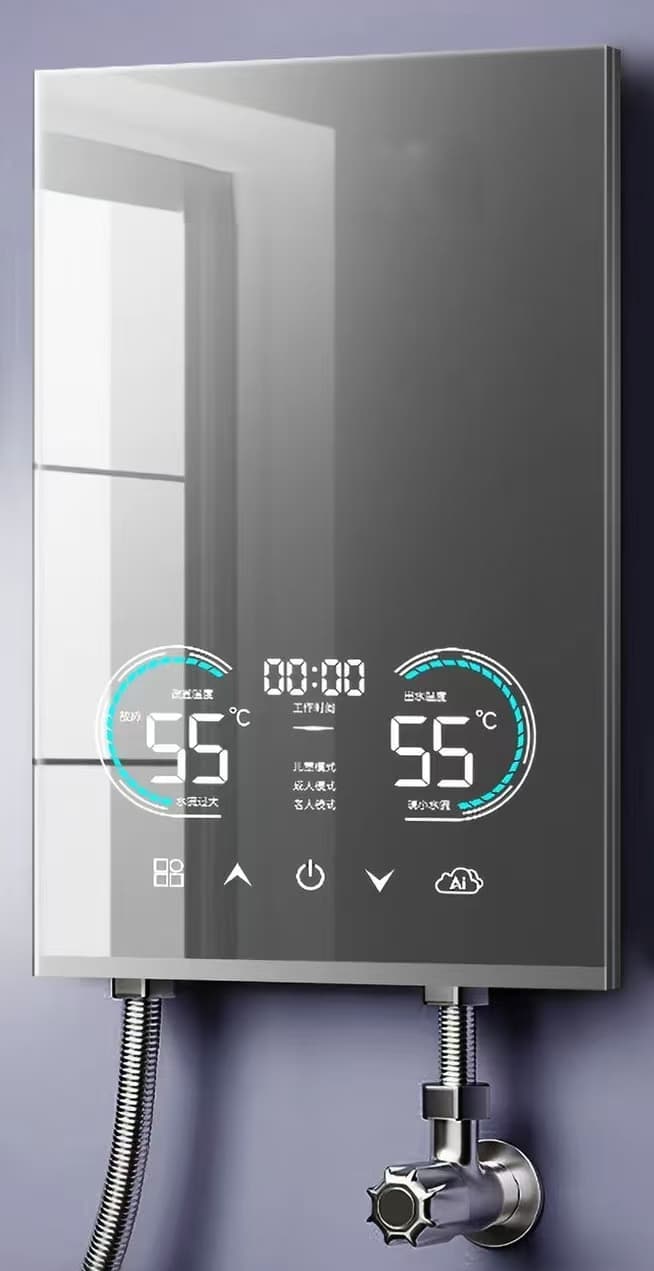

- Etxeko berehalako ur-berogailu elektrikoak

- Berehalako dutxa elektrikoko ur-berogailuak

- Hormako ur-berogailu trinkoak

- Bainugela eta sukaldeko ur berorako tresnak

- OEM eta ODM pertsonalizatutako ura berotzeko sistemak

220 V-ko berehalako ur-berogailu bat garatzen ari bazara eta 6 kW-ko kontrol PCBA pertsonalizagarria behar baduzu, jarri harremanetan SunSam-ekin zure produktuaren zehaztapenekin, marrazkiekin edo lehendik dauden laginekin. Gure ingeniaritza taldeak kontrol-eskakizunak ebaluatu ditzake eta PCBA garatzeko eta fabrikatzeko proposamen egoki bat prestatu dezake.
